打破传统-沃克斯快速扫描测量在金属加工行业中的应用

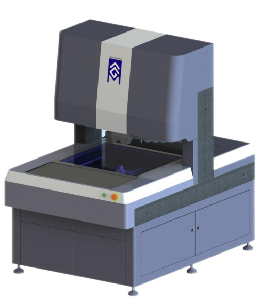

特性：

1,设备主要功能是用于3C周边、LED屏及其铝框支架、手机3D玻璃、智能手表玻璃屏、光学镜头透镜等平整度、平面度、高度差、3D轮廓度，变形偏差分析、全尺寸测量。

2,采用沃克斯三维扫描快速方式并结合强大的软件算法，建立基准平面，划分区域分析产品各项性能，并计算各种测量要素。

3,可以指定分析各项测量要素。

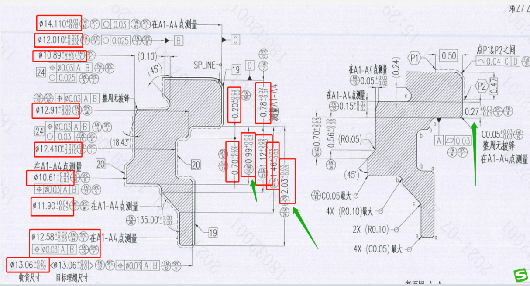

客户需求：     金属环尺寸检测（绿色箭头尺寸）:

 1、0.99±0.03

 2、2.03±0.03

 3、0.27+0.02/-0.01

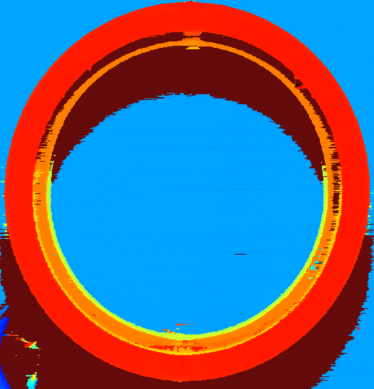

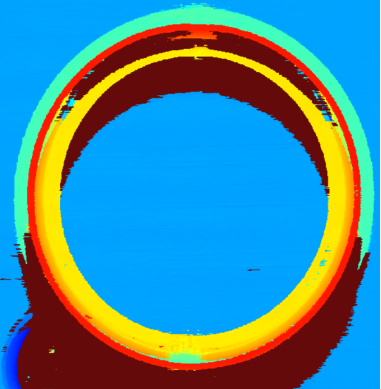

1. 通过相机分别从产品上下表面扫描获取图片。

2. 通过截面工具获取产品截面图。

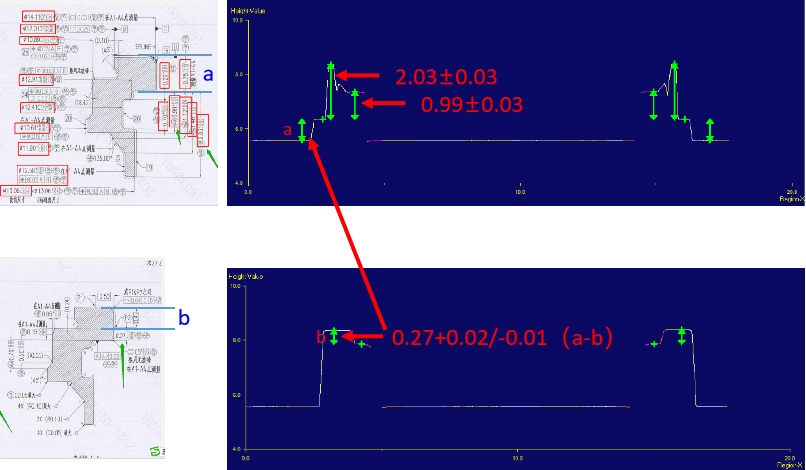

3. 0.99±0.03和2.03±0.03两个尺寸可以直接从下表面取图截面直接计算得到。

4. 0.27+0.02/-0.01尺寸需要取得下表面取图截面a尺寸和上表面取图截面b尺寸后相减得到。（a尺寸是以平台面为基准，产品与平台间隙可能影响0.27尺寸数值）

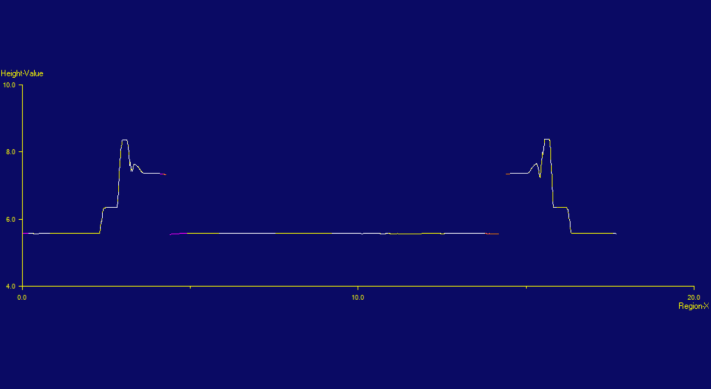

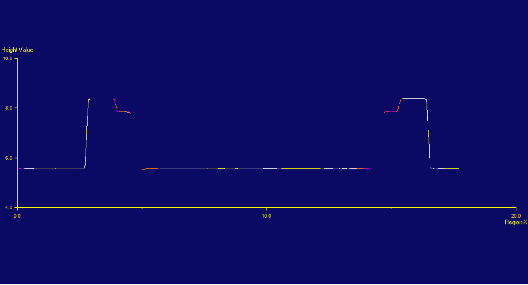

数据说明： 单轮廓线数据：相机在产品正反面静态分别取一条轮廓线计算相关尺寸。（相机不用运动，但无法显示产品整体轮廓图像） 点云截面数据：相机分别扫描产品正反面获取图像通过3D截面工具计算相关尺寸。（相机需要运动，可以显示产品整体轮廓图像）
