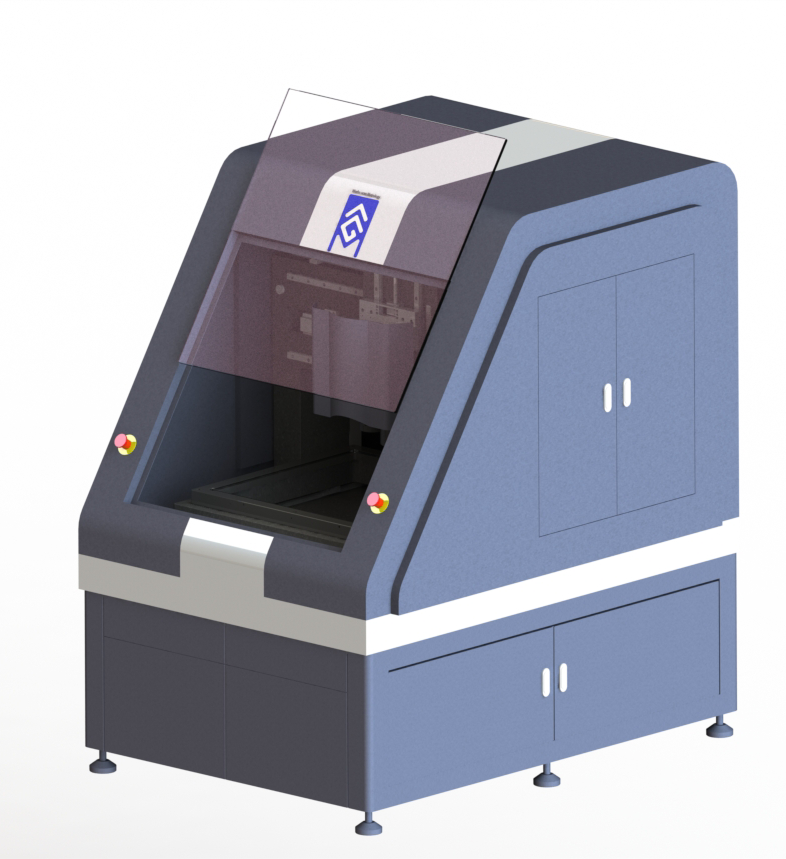

Works-scan-Unique 飞拍快扫测量仪

时间：2022-09-15 10:03
CG-652L配色02
넳 넲

产品详情

特性：

  • 设备采用超高像素工业相机&高速线扫描复合测量系统，坚实的机械结构，配合高精度花岗岩龙门式框架底座。
  • XY&Z轴上使用高精密光栅、伺服驱动系统及直线电机传动系统，为设备精度与稳定性的提供最佳保障。
  • 快速扫描、飞拍测量、高效获取测量数据。
  • 可同时测量多个产品，单击结果数据可迅速检索定位产品相应任务位置，自动为测量的部件分配顺序id编号。
  • 可实现表面光/背光扫描后，所得DXF图像立即合并，DXF文件导入，实现脱机编程。
  • 测量数据可对接MES系统。





规格说明：

测量系统

3D高分辨率线扫描光学系统

自动变焦CCD光学系统

相机像素

16000 pixel

1.3 million pixel

分辨率

5um

0.8-7.8um(@20X-190X)

测量精度

E2 xy=±(3.0+L/200)um (以标准玻璃尺验证）

E2 xy=±(3.0+L/300)um (以标准玻璃尺验证）

位置精度（XY平面）

≤±5um(以标准玻璃尺验证）

≤±3um(以标准玻璃尺验证）

可测量最小孔径

≥φ70um

≥φ30um

测量速度

扫描时间30秒，运算测量时间30秒（包括上下光源）

约1秒/每个测点

运行速度

180 mm/s

450 mm/s

行程（XYZ）

600*500*80mm

可容板材厚度

15mm

机台重量

约1500 kg

额定功率

1 KW

电源电压

220 V ± 10% ，50 Hz（用电设备要求接地可靠：接地电阻小于4欧姆）

工作环境

工作温度0℃ ~ 45℃，温度变化≦1℃/hr，湿度45% ~ 75%

振动＜0.002g，低于15Hz







应用领域：

PCB板、菲林、FPC柔性板等
