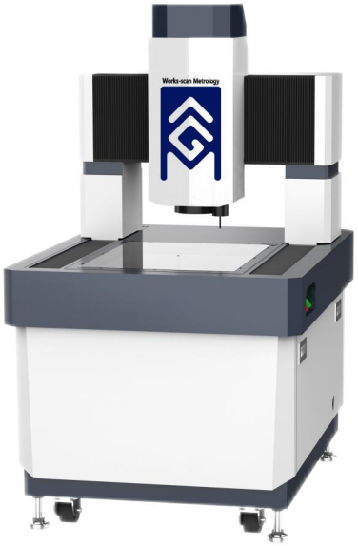

Works-scan precise复合式测量仪
时间：2022-09-15 10:14
特性：
- 超高速度运行可达800mm/s，可选配广视野测量系统，实现拼接快速测量，可选配多种测头，实现复杂特征批量检测。
- 设备配置特殊光源，清晰度高、强大表面光寻边智能抓取功能、支持表面光、透射光、同轴光分段编程。
- 软件操作界面直观易懂，编程易学，若修改测量程序，直接选择要素修改程序，无需重新运行设备，支持多种光源、多测头分段编程。
- 可以实现3D连续扫描，与3D数模比对，实现3维轮廓分析，出局色温图分析报告，支持市面上多种传感器同时使用。
- 可直接导入CAD或GERBER文档，快速完成测量。
- 报表自动生成输出，且可以自动上传客户MES系统。
规格说明：
|
型号 |
Works-scan precise342 |
Works-scan precise452 |
Works-scan precise562 |
Works-scan precise682 |
Works-scan precise1012 |
Works-scan precise12 16 |
|
行程(mm) |
300*400*200 |
400*500*200 |
500*600*200 |
800*600*200 |
1200*1000*200 |
1600*1200*200 |
|
外形尺寸(mm) |
1150*880*1500 |
1260*940*1500 |
1360*1060*1500 |
1400*1050*1500 |
2200*1080*1500 |
2600*2000*1500 |
|
仪器重量(kg) |
500 |
550 |
650 |
800 |
1200 |
3000 |
|
CCD |
500万像素1"彩色CCD，搭配4K镜头 |
|||||
|
镜头 |
4K高清镜头，7.5X自动变倍镜头18X~200X |
|||||
|
光源 |
轮廓光：高亮白色冷光源； 同轴光：镜头自带高亮冷光源 |
|||||
|
表面光：六环八区四十路白色冷光源(1024分级数) |
||||||
|
承重 |
30kg |
|||||
|
速度 |
XY 轴: Max 移动速度 800mm/S |
|||||
|
Z 轴: Max 移动速度 200mm/S |
||||||
|
精度 |
XY 轴：E2=(2.5+L/150)μm |
|||||
|
Z 轴：Ez=(2+L/150)μm |
||||||
|
光栅尺 |
0. 1um 雷尼绍高精度金属光栅 |
|||||
|
环境要求 |
温度：20°C±2°C 1°C/1h 2°C/24h 1°C/m 湿度：40% ~ 80% |
|||||
|
电源：220V± 10% 50~60Hz 电流>15 A |
||||||
|
功率：2 kw |
||||||
|
振动＜0.002g，低于15Hz |
||||||
|
备注 |
Z轴可以定制400mm |
|||||
