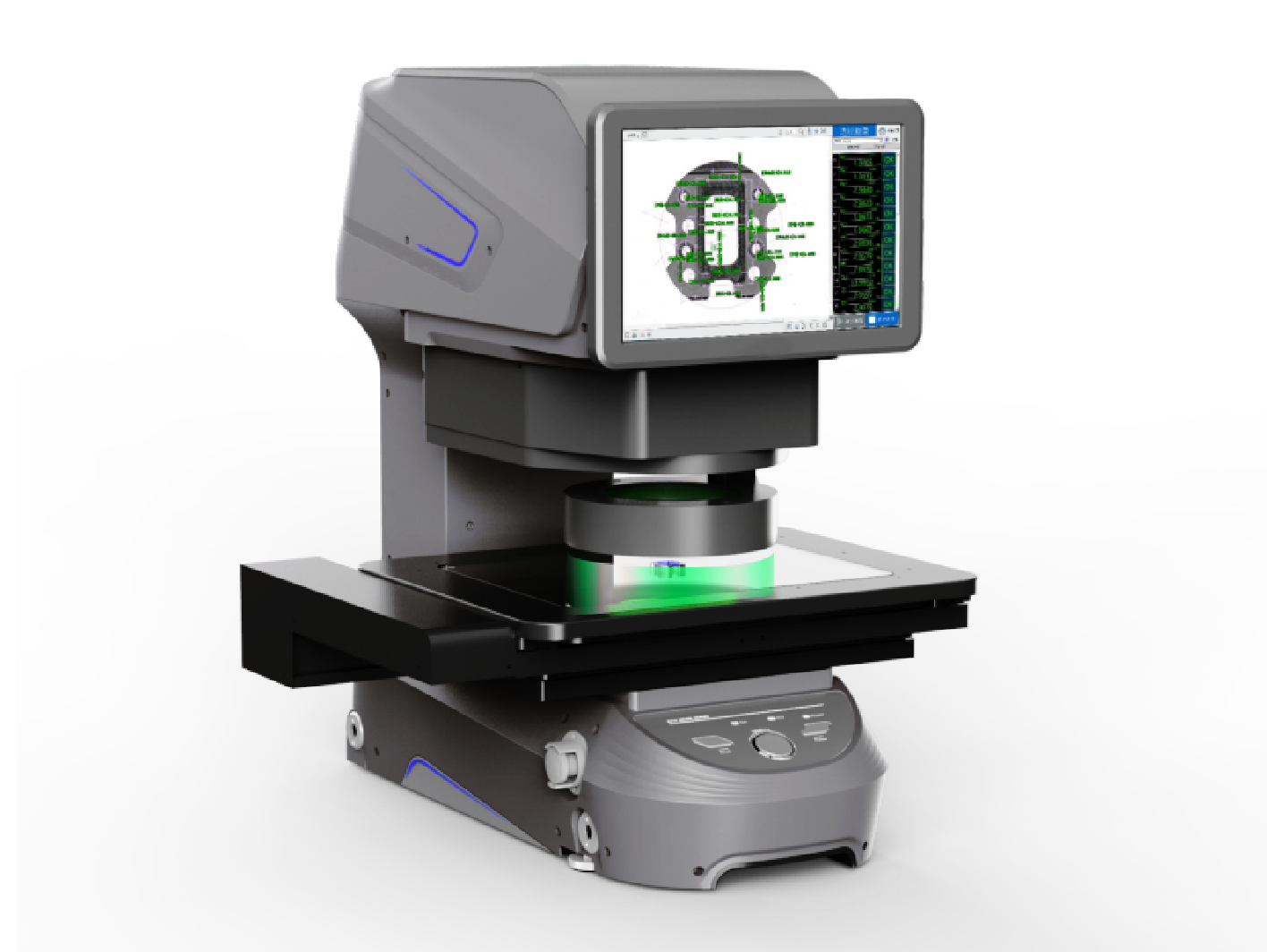

Works-scan-QUICK2 桌面式快速测量仪
时间：2022-09-15 10:18
特性：
- 桌上型快速测量系统 ，体积小巧 ，搬运方便 ，适合产线线上 、线边尺寸快速测量，放置后仅需一键即可测量。
- 双远心镜头搭配两个2000万像素相机和自动升降多角度表面光及精心定制的表面同轴光 搭配自主强大AI边缘计算算法轻松实现表面精确寻边 ，边界杂点过滤无效区域。
- 实现表面尺寸高精度测量 ，表面光的测量重复性也可达到底光一样的水准。
- 系统测量速度快 ，1秒即可测量100个部位 ，大幅减少测量时间。
- 软件操作界面简单易懂， 内部流程步骤 ，可轻松地进行测量程序编写和报告参数设定。
- 搭配自动对焦 、 自动定位及自动测量功能 ，任何人操作都可获得一致稳定的检测结果。
规格说明：
|
设备型号 |
Works-scan-QUICK2 basic |
Works-scan-QUICK 2classic |
Works-scan-QUICK2 advance |
||
|
外型尺寸( L*W*H)mm |
600*300*650 |
600*410*650 |
600*510*650 |
||
|
X |
φ100mm |
200mm |
300mm |
||
|
Y |
200mm |
200mm |
|||
|
Z |
75mm |
75mm |
75mm |
||
|
高精度测量模式 |
26mmX18mm |
||||
|
广视野测量模式 |
φ100 |
||||
|
高精度测量模式 |
±1.5 μm |
||||
|
广视野测量模式 |
±3μm |
||||
|
最小显示单位 |
0.1μm |
||||
|
高精度测量模式 |
单画面 |
±1.5μm |
|||
|
有拼接 |
\ |
±2+L/150μm |
±2+L/150μm |
||
|
广视野测量模式 |
单画面 |
±3 μm |
|||
|
有拼接 |
\ |
±3+L/150μm |
±3+L/150μm |
||
|
仪器重量 |
33kg |
45 kg |
50kg |
||
|
相机 |
1" 2000万 黑白相机* 2 |
||||
|
镜头 |
双倍率双侧远心光学镜头 |
||||
|
表面光 |
两环可升降光源 |
||||
|
轮廓光 |
绿色平行底光 |
||||
|
工作台承重 |
5kg |
||||
|
量测系统 |
Works-scan -DMIS(自主研发 ) |
||||
|
工作环境 |
温度 ：20±3°C； 湿度：30-80% (无结凝 ) ； 振动： ＜0 . 002g15HZ |
||||

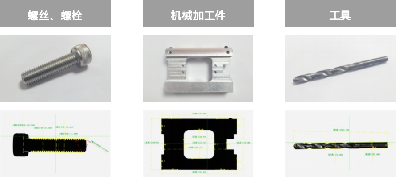

应用领域：
精密金属小件、半导体芯片、手机配件（卡托等）、五金压铸件、精密加工配件等
