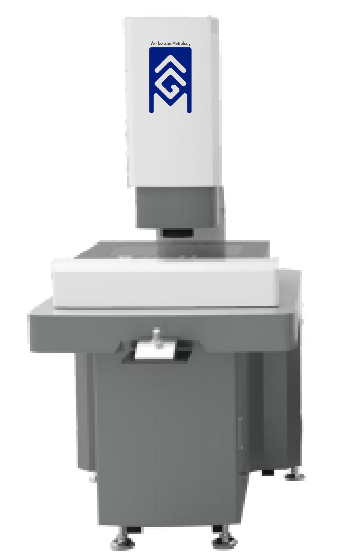

Works-scan precise lite 复合式测量仪

时间：2022-09-15 10:16
넳 넲

产品详情

特性：

  • 最大速度可达300mm/s，可选配广视野测量系统，实现拼接快速测量。
  • 设备配置特殊光源，清晰度高、强大表面光寻边智能抓取功能。
  • 软件操作界面直观易懂，编程易学，程序修改简单快捷，若修改测量程序，直接选择要素修改程序，无需重新运行设备。
  • 可以实现3D连续扫描，与3D数模比对，实现3维轮廓分析，出局色温图分析报告，支持市面上多种传感器同时使用。
  • 可直接导入CAD或GERBER文档，快速完成测量。
  • 报表自动生成输出，且可以自动上传客户MES系统。





规格说明：

型号

Works-scan precise lite4030L

Works-scan precise lite5040L

行程(mm)

400*300*200

500*400*200

z 轴可定制 300

z 轴可定制 300

外形尺寸(mm)

1150*880*1500

1260*940*1500

仪器重量(kg)

500

550

相机

500万像素1"彩色CCD，搭配4K镜头

镜头

4K高清镜头，7.5X自动变倍镜头18X~200X

光源

轮廓光：高亮白色冷光源； 同轴光：镜头自带高亮冷光源

表面光：六环八区四十路白色冷光源(1024分级数)

承重

30kg

速度

XY 轴: Max 移动速度 300mm/s

Z 轴: Max 移动速度 200mm/s

精度

XY 轴：E2=(3+L/150)μm

Z 轴：Ez=(3+L/150)μm

光栅尺分辨率

0. 1μm

环境要求

温度：20°C±2°C   1°C/1h   2°C/24h  1°C/m   湿度：40% ~ 80%

电源：220V± 10%  50~60Hz  電流>15 A

功率：1.5 kw

振动＜0.002g，低于15Hz
