沃克斯复合式快速扫描测量仪在3D齿轮检测中新的突破！

沃克斯复合式扫描快速测量针对3D齿轮的应用：

特性：

1.采用最先进的线扫相机技术， 全数据快速扫描测量，可以实现一次多个产品 ，全自动扫描，输出结果，完成测量。

2.检测位置度、平面度、厚度、高度、段差，3D形貌变化。

3.实时进行数据比对，异常报警，分捡系统，全程控方式，可以在视图中查看实时图像和结果，可以实时查看产品3D形貌。

4.操作简单，对使用人员要求低。 桌面式设计占地空间小，智能化程度高。

5.可实现产品自动测量、自动输出报告，可对接自动来料系统及全自动分拣系统，数据对接MES系统

案例：扫描检测齿轮平面度、区分正反面

检测要求：

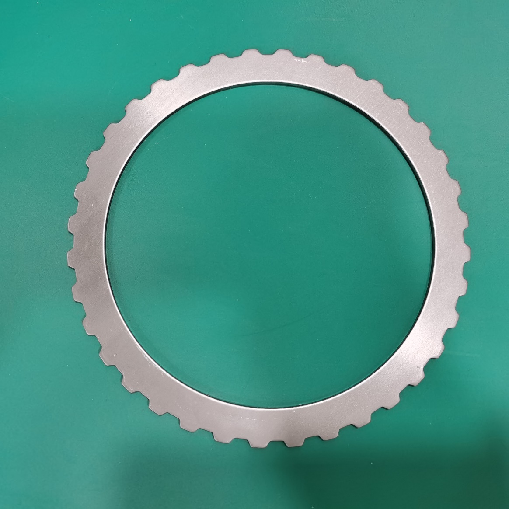

a. 被测物材质：齿轮金属件

b. 检测项要求：1. 齿轮表面平面度     2. 区分齿轮正反面

项目：1齿轮表面平面度检测

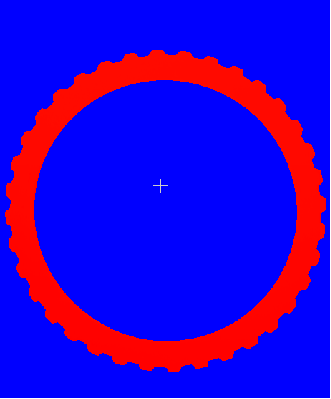

1. 抓取齿轮内圆心坐标作为定位。

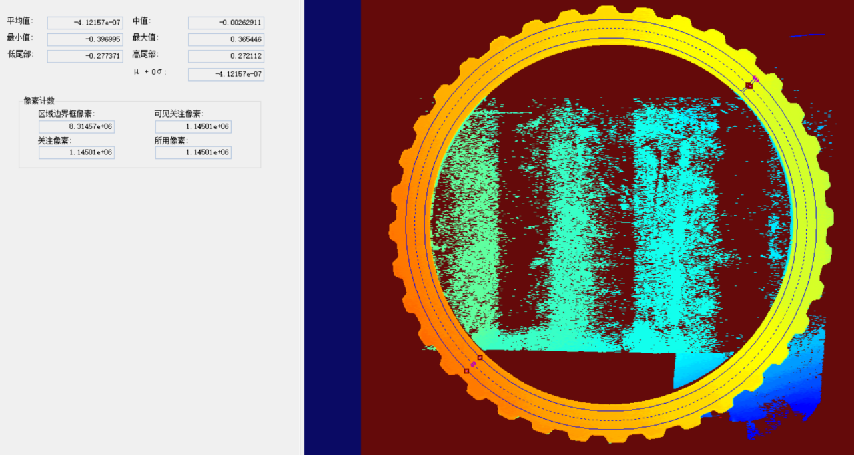

2.选取齿轮表面拟合一个基准面，计算齿轮表面到基准面高度，用该区域高度的高尾部数值减去低尾部值即为平面度数据。（评估样品时产品反面有毛刺影响平整度，实际测量时要尽可能保证产品放置平稳）

单位：mm

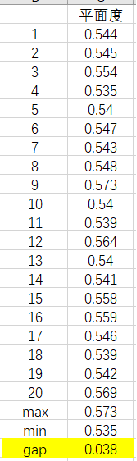

数据说明：20次动态测量，重复性在0.04mm以内。（评估时产品表面油污较少，实际测试油污可能对量测值有影响，具体以实际现场量测为准）

2，区分齿轮正反面检测

1. 对图像进行灰度处理，抓取齿轮外侧凸起作为模板定位。

2.用3D截面工具获取齿轮的切面轮廓，计算边缘弧度方向，区分齿轮正反面，齿轮正面边缘弧度为负值，反面边缘弧度为正值。（相机扫描区域需要带一个完整齿轮凸起部分用于定位，齿轮位置需稳定，不能波动太大）

单位：rad

数据说明：选取齿轮上30个区域进行正反面边缘弧度测量，齿轮正面边缘弧度为负值，反面边缘弧度为正值。（此为实验室量测一个样品的数据，具体检出率以实际现场量测为准）
