灯具具支架部件检测方案

项目需求

客户需求

灯具支架部件检测:

测量方案

测量时会用到沃克斯复合式快速扫描/测量设备。

1、分别对产品上下两个面进行扫描测试

2、测试时需要将产品固定

3、扫描速度：超高速运行可达800mm/S；镜头：4K高清镜头，7.5X自动变倍镜头18X~200X

4、检测时需用夹具固定产品确保测试稳定

技术分析

技术分析

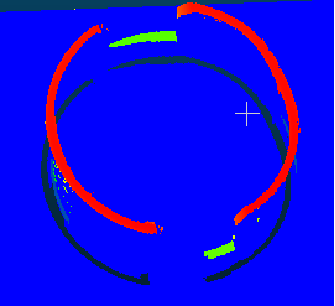

1. 以底面蓝色区域拟合一个基准面

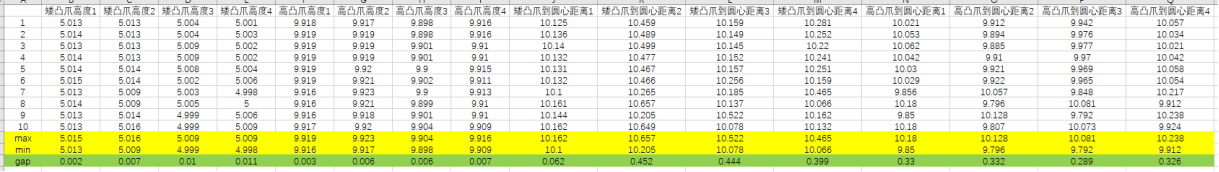

2. 红色区域为高凸爪，测试高凸爪到基准面的高度

3. 绿色区域为低凸爪，测试低凸爪到基准面的高度

4.以外圆轮廓计算圆心坐标，计算每个凸爪中心到圆心距离判断凸爪是否歪斜

技术分析

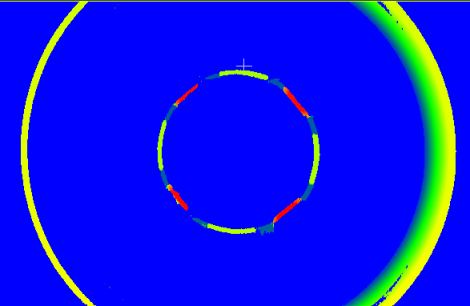

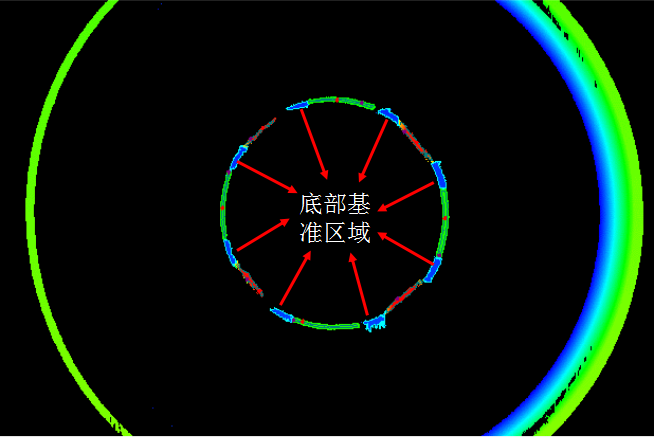

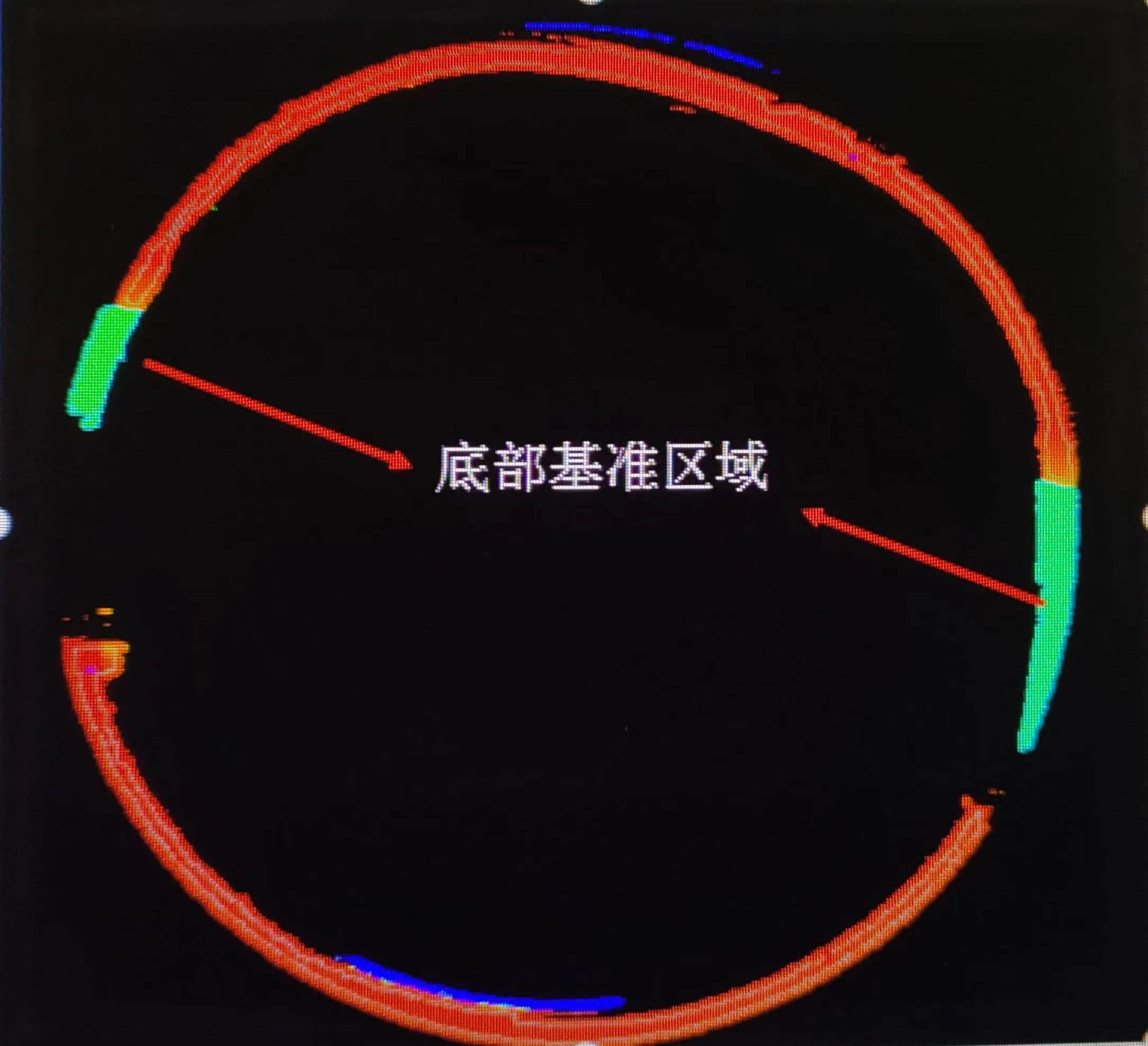

1. 以底面绿色区域拟合一个基准面

2. 红色区域为凸爪，测试凸爪到基准面的高度

技术分析

总结：

1.非接触式测量，不损伤目标物外观

2.传感器激光线3840个点

3.检测精度高 技术服务能力强，提供现场支持的快捷响应
