新能源汽车中控背光玻璃框检测方案

客户要求

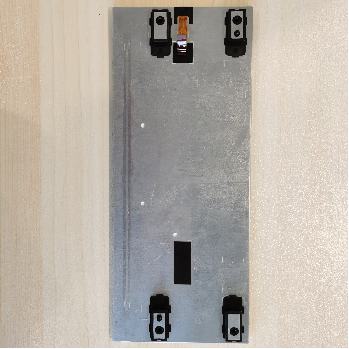

a. 被测物材质：汽车中控背光框

b. 检测项要求：高度差及平面度

c. 检测精度：0.02mm

项目说明

测量结果：

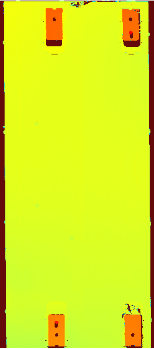

1.使用sG56N220x120型号相机进行测试，扫描产品的表面，提取表面轮廓进行测量，5次动态重复性，平面度重复性为0.01mm，高度差重复性为0.01mm。

相机参数：

1.相机型号：sG56N220x120

2. 安装距离：220 mm

3. 测量范围：±21mm

4. X轴宽度：120mm

5. 轮廓点数：3840个

6. 轮廓数据间隔：31.5um

7. 安装方式：水平安装

8. 运动方式：相机固定，产品水平运动

2. 数据结果表明，测量结果满足客户要求,

高度差检测方案

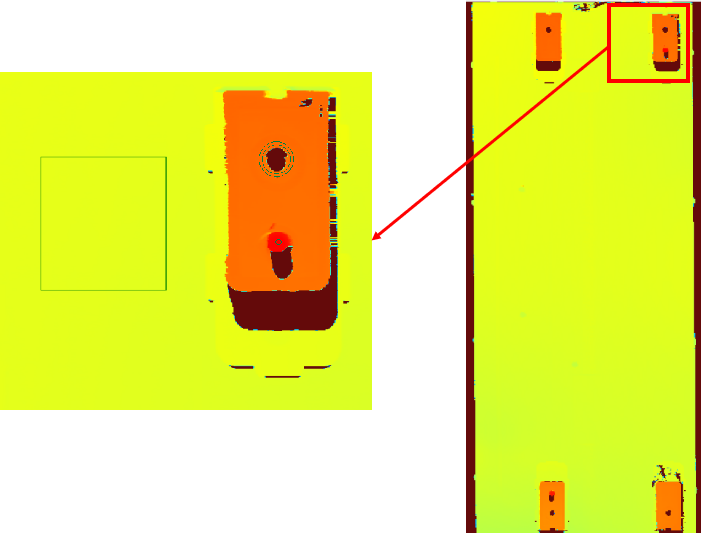

1. 分别取对应量测区域进行定位（由于产品比较大，量测区域距离定位太远会导致定位不精准，抓取框会产生偏移，建议取量测区域附近做定位）

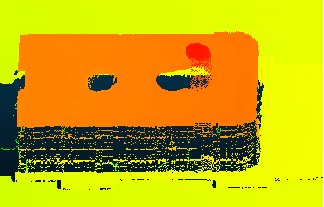

2.抓取螺柱附近区域作为基准面（由于收到样品平面度较差，建议都用螺柱附近区域做基准面进行测量）

3.高度差=测量点高度值-基准面高度值

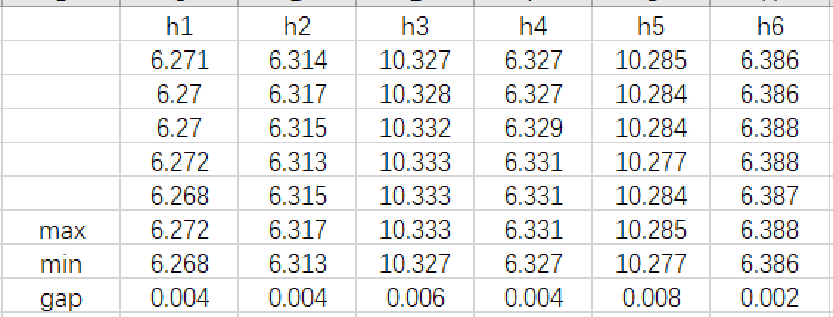

测量结果：

数据说明：5次动态测量，高度差重复性为0.01mm，满足客户需求

平面度测量方案

1.取产品平面为基准面

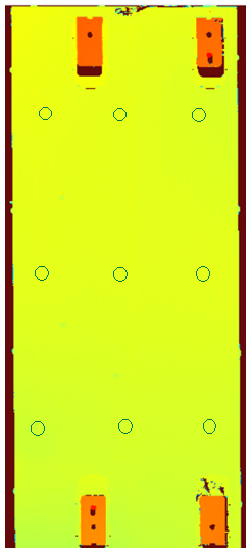

2.在平面不同区域取九个量测点

3.计算每个量测点到基准面的距离，其最大值减去最小值即为平面度

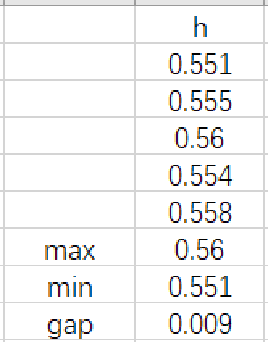

数据结果

     单位：mm

数据说明：5次动态测量，高度差重复性为0.01mm，满足客户需求
