Works-scan precise复合式测量仪在3C产品行业的应用案例
集多种传感器于一身，完成超复杂的测量任务
Works-scan复合式测量仪被广泛的应用于: 3C电子、半导体、精密机械、医疗、航空航天、军工领域及计量院所等行业。
1) CCD影像:
对小、薄、软、精密的被测特征的工件，进行非接触测量避免形变。
2) 点激光:
易变形、镜面或低对比度的表面进行微纳米级的测量。
3) 硬触发接触式扫描:
对非接触式无法完成的三维特征进行单点触发和连续扫描测量。
|
|
|
4)线激光扫描测量：
对于一些三维产品可实现全数据扫描，实现3D轮廓比对。
针对复杂产品实现线激光扫描，与设计3D比对，实现轮廓度测量和其它尺寸测量。
5)点光谱激光扫描测量
针对于3D玻璃、镜片等透明产品无需预处理、实现直接扫描，并出尺寸报告，直接实现轮廓分析。
6)结构光扫描测量
针对效率要求较高，实现产品全方位扫描，可以直接查看尺寸偏差并导出色温图报告。
产品优势：

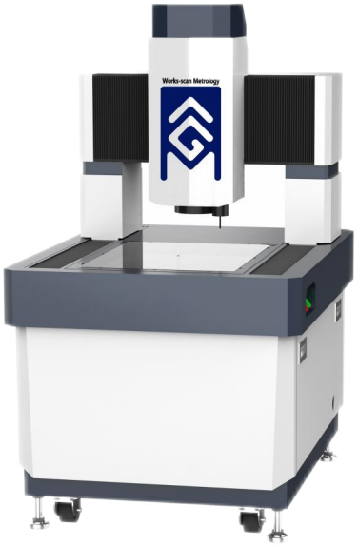

· 高端复合式测量仪Works-scan precise系列，以高可靠性，将影像、点激光、线激光、点光谱、结构光和接触式三维扫描技术融合于一体，一次装夹、快速完成各种特征测量。
· 灵活的光学镜头选择；搭配4K高清镜头、7.5X自动变倍/自动对焦镜头等；

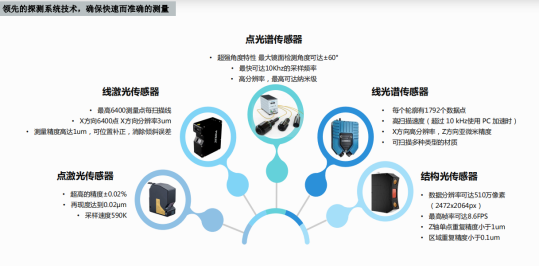

· 多样化传感器，触发式接触测头，点光谱扫描测头，线激光扫描，结构光扫描，双对射激光；
· 采用固定桥式，移动工作台结构；
· 三轴均为中央驱动，减小阿贝误差；
· 同轴光，透射光，六环八区四十路多段表面环形冷光源；
· 配置工业级黑白或彩色 CCD 相机；
· 多Z 轴设计；
· Works-scan precise或 Works-scan precise lite 高精度机型可选；
超快的测量速度，加速度800mm/S ，速度可达 200mm/S
· 配备Works-scan- DMIS 软件；
· 直线导轨\直线电机技术；
· 精密转台或多轴转台；
|
|
|
更高效、更准确的检测配置
1) 多Z 轴，非接触式测量互不干涉，节省检测时间，降低碰撞风险。
2) 多轴转台，全集成CNC转台自动调整工件位置，提高测量的灵活性。
3) 多传感器技术，兼顾快速测量和高精度检测，降低精度损失。

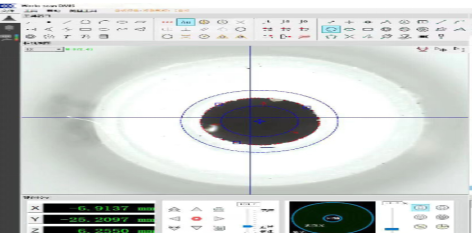

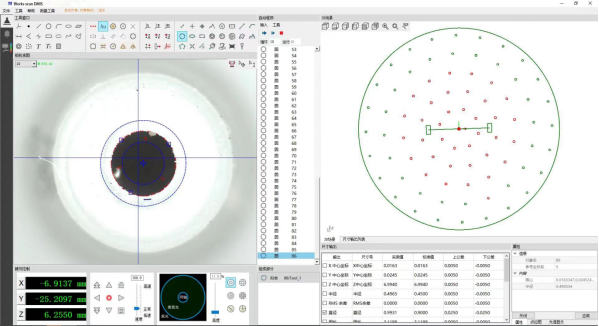

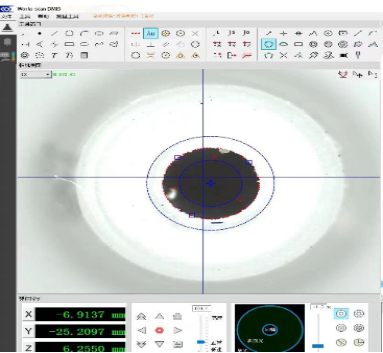

功能强大的 Works-scan-DMIS 测量软件
Works-scan-DMIS全中文界面，同时支持德、英、法、日、韩等十几种国际语言。用户界面友好，易学易用，只要熟悉办公软件，就能轻易上手熟练操作的一款软件,获得权威的PTB全面认证，符合ISO及ANSI标准公差评判能
力，保证量测精准可靠。
• Works-scan-DMIS支持多传感器：光学CCD、接触式测头、点激光、线激光、结构光。可以同时搭载一种或几种传感器，真正实现一机多能，复杂的零部件全尺寸测量无需更换测量工具，只需要在一台机器上就能解决。
• 具备强大、智能程度极高的三维数据扫描，大数据处理能力，功能强大的形位公差评价，包括：直线度、平面度、圆度、圆柱度、圆锥度以及各种复杂曲面的轮廓度等，相对基准几何要素位置度的评价;平行度、垂直度、角度、 对称度、位置度、同轴度、同心度、轴/径向跳动、轴/径向全跳动。
• 强大的特征构造能力，支持多种多样的构造方式，同时实现带基准和不带基准的数据测量并出具图形化数据报告。
• 复合几何公差测量功能，具备程序修改编辑功能，自动识别产品二维码，自动实现测量，数据自动传输，具备各种标准的检测报告模式。
• 全方位的CAD兼容导入功能，支持兼容STP、IGES、DXF，可选择最佳拟合或RPS带基准对齐。并且可以实现色温图渲染，让偏差数据一目了然，工艺改良更加简洁直观。

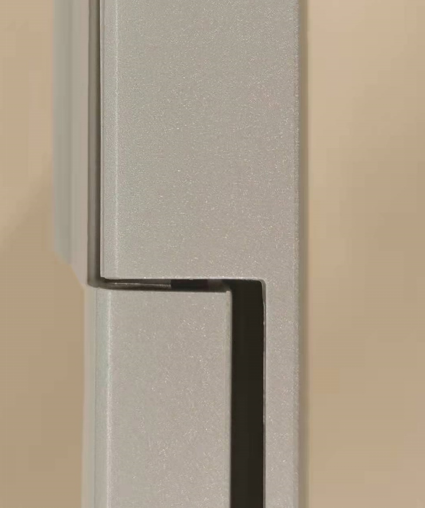

在笔记本缝隙及段差检测案例。

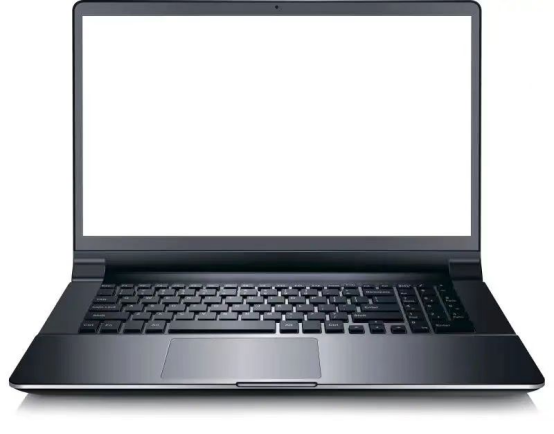

笔记本行业在过去的几十年里，呈现爆发性增长，一次又一次将笔记本的重量减轻、厚度压缩，目前世界上最轻的笔记本仅500多克，最薄的笔记本平均厚度不足1厘米。笔记本轻薄化的极致追求，对装配工艺和制造精密度提出了更高的要求。
客户需求：
要检测检测笔记本侧边缝隙及平面段差、位置尺寸、精度等项目，精度要求高。
Works-scan precise复合式测量仪针对这类产品提供了杰出的精密尺寸检测方案，通过同时运行影像、点激光、线激光、点光谱、结构光等多传感器技术，对每个尺寸进行高效率精密测量，使笔记本缝隙及段差更小，给予笔记本电脑等产品质量更佳。
多传感器测量方案
全自动4K高清镜头搭配工业级黑白相机或彩色 CCD 相机，清晰呈现笔记本缝隙的图像，轻松获取笔记本缝隙的评面段差以及精度、位置尺寸等，用于管控整体变形及安装配合位置关键尺寸。
强大的测量软件
丰富的硬件配置再结合功能强大的Works—scan -DMIS这款三维测量软件能够很好的对各类尺寸进行分析检测、测量。
Works-Scan复合式测量仪作为一款性能稳定的三维复合式测量仪，可搭配不同的传感系统完成不同的测量需求，不管是笔记本电脑、还是平板、电脑、手机零部件、精密机械加工等都能很好的实现高精度测量。
小结
可制实现3D连续扫描，与3D数模对比，实现3维轮廓分析，出局色温图分析报告，支持市面上多传感器同时使用。
软件界面直观易懂编程易学，程序修改简单快捷，若修改测量程序，直接选择要素修改程序，无需重新运行设备。
可直接导入CAD或GEBER文档，快速测量，
报告制动生成输出，且可以自动上传客户。
简单易学，即是缺乏经验的新手，也能一学就会。独自完整测量。
