Works-scan复合式三维快速扫描测量仪

特点：

Works-scan复合式 CMM快速扫描测量仪采用Works-scan-DMIS软件,具有一站式自动化检测的强大功能,只要提前根据被测零件的形状和数量进行编程,便可自动形成一个自动检测程序实现自动连续检测.自动聚焦和三个光源及多个传感器在自动程序中实现每一测量的最佳的测量选择.

Wors-scan CMM 控制系统

• Wors-scan CMM立柱采用高强度,,低热传递的铝合金材料.横梁采用高稳定性的大理石

• CMM系统的X, Y, Z移动范围为500X400X300mm, 更大的行程可按用户要求提供. X, Y, Z移动的光栅位移传感器分辨率为0.1um. 综合测量精度为1.3+L/150

• CMM系统的X, Y, Z采用高速直线电机保证3轴的移动稳定性,长久性,降低设备对环境的依赖，并在使用过程中免维护.

光学系统

•  摄像头搭配4K高分辨率镜头，最大支持2000万像素相机，可支持5环8区40路冷光源。

• 高度白色平行远心冷光源，镜头自带高度高均匀冷光源，如小孔，凹凸部位等。

雷尼绍三坐标探针装置

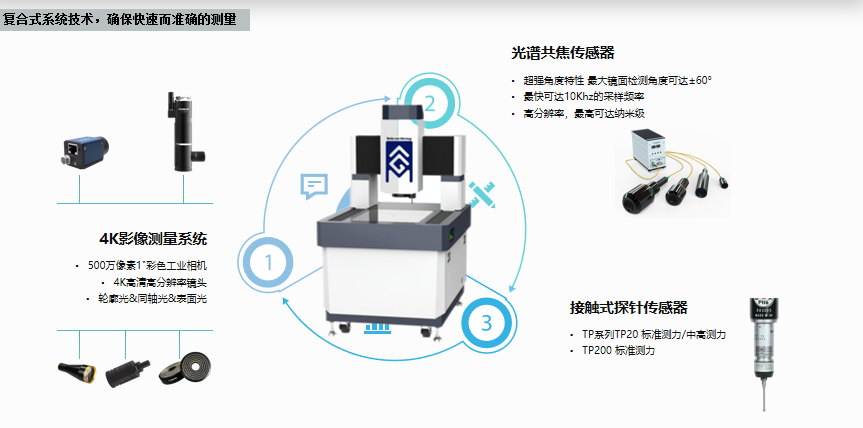

• Wors-scan CMM快速扫描系统除强大的光学测量功能外， 还配备雷尼绍三坐标探针，实现各种三坐标探头的测量功能。 还可以搭载点光谱扫描、线激光扫描、结构光扫描，同一个测量程序中，软件具有探针测量、影像测量、点光谱扫描、线光谱和结构光扫描自动程序系统，可对工件进行自动连续测量，

软件系统

• Works-scan-DMIS全中文界面，同时支持德、英、法、日、韩等十几种国际语言。用户界面友好，易学易用，只要熟悉办公软件，就能轻易上手熟练操作的一款软件,获得权威的PTB全面认证，符合ISO及ANSI标准公差评判能力，保证量测精准可靠。

• Works-scan-DMIS支持多传感器：光学CCD、接触式测头、点激光、线激光、结构光。可以同时搭载一种或几种传感器，真正实现一机多能，复杂的零部件全尺寸测量无需更换测量工具，只需要在一台机器上就能解决。

• 具备强大、智能程度极高的三维数据扫描，大数据处理能力，功能强大的形位公差评价，包括：直线度、平面度、圆度、圆柱度、圆锥度以及各种复杂曲面的轮廓度等，相对基准几何要素位置度的评价;平行度、垂直度、角度、对称度、位置度、同轴度、同心度、轴/径向跳动、轴/径向全跳动。

• 强大的特征构造能力，支持多种多样的构造方式，同时实现带基准和不带基准的数据测量并出具图形化数据报告。

• 复合几何公差测量功能，具备程序修改编辑功能，自动识别产品二维码，自动实现测量，数据自动传输，具备各种标准的检测报告模式。

• 全方位的CAD兼容导入功能，支持兼容STP、IGES、DXF，可选择最佳拟合或RPS带基准对齐。并且可以实现色温图渲染，让偏差数据一目了然，工艺改良更加简洁直观
